Esquema conexiones navegador y camara trasera

Hola
¿El pin 9 a que lo has conectado?
En el menu de ingeneria hay una casilla qie desactiva ese aviso, hay otro hilo en que se menciona esto.
Saludos



Hola Karensito,
el pin 9 lo he conectado a ACC para tener los 12V con contacto dado, en cuanto al menu ingeniería vi en el foro que a partir de la actualización 2018 ya no deja desactivarlo, lo que si he visto en el menu de ingeniería cuando el motor esta en marcha es que IGN esta levantado indica 1 pero IGN3 se mantiene en 0, he supuesto que este debe ponerse en 1 cuando detecta motor en marcha.
Subo el esquema ruso
Gracias



No tengo ni idea sobre lo que comentas de los pines para quitar ese mensaje. Si dicen que funciona de esa manera y a ti no te va, no se como solucionarlo por ahí, pregunta donde has sacado ese esquema.
Lo de ign3 en 0 ó 1 no me había fijado en ese detalle.
Voy a mirar como lo tengo yo

Está ign en 1 y ign3 en 0 y a mi el mensaje ese no me sale ya que logré que se se me quede la opción discharge warning en off

Siento no poder aclararte nada más.
Saludos



lo voy a quitar yo también, que esto no lo había ni mirado



Gracias, seguiré investigando
Saludos



Hola a todos, yo también tengo el Sportage pero el QL año 17... Me gustaría agregar una cámara a la de atrás...como puedo conseguirlo?
Gracias



Buenas tardes, soy nuevo en el foro. Alguien sabe si se puede montar cámara delantera y que se vea en la pantalla?



Hola mis queridos amigos, soy nuevo en el foro y siguiendo este hilo he encontrado muy buena imformacion sobre unas dudas que tenia. El esquema de conexion de LAN6000EKxx.pdf, que aparece en este hilo, es igual al de la radio de mi coche?
Alguien me puede ayudar, gracias.



Si no es igual, alguien me puede ayudar a encontrar el esquema de mi radio?,gracias



Yo diría que si.
Te paso un enlace donde aparecen dos pines que no se especifican en el esquema de este hilo, los pines 26(puerta abierta) y 27(desbloqueo puerta) del conector B. Estos pines parecen ser que son para activar el equipo cuando se desbloquea la puerta con la llave, y para apagarlo cuando se quita la llave del contacto y se abre la puerta.
Verifica tambien el pin 25 del conector B que no aparecen en los esquemas. En mi equipo existe y es el pin Reverse (cuando se engrana marcha atrás manda 12v al equipo y se activa la entrada de video de la cámara trasera ).
Kia Carens - AVN Head Unit Components and components location - AVN System

Saludos



buenos dias una duda que tengo he leido por encima sin centrarme mucho en el tema,en un principio es para el multimedia del carens
1º seria valido para el sportage xtech 2018?
2º se podria poner solo la camara delatera?
3º si en el xcaso que se podria se elimina el poner otra pantalla ya que se veraia la camara en el multimedia y quedaria mas curioso
4º al ir por canbus para ver la pantalla de la camara delantera con poner un conector o un sensor donde la palanca de cambio para que al engranar primera se activara sedria valido
y como se podria conectar al multimedia para que asi fuera posible
un saludo



1° Lo que yo he leido es para los LAN 6000 y LAN 6200 que son los primeros android que montó Kia. Puedes desmontar el tuyo y comprobarlo.
2° Si. Una cámara o un aparato que reciba de varias cámaras y envie una imagen.
3° no te acabo de compreder ya que no se si tienes cámara trasera de origen. Si no la tienes igual este no es el esquema del tuyo.
4° la cámara de origen no se activa por can bus. Se activa al engranar la marcha atrás, envia 12v por el pin 25 del conector B al multimedia. La cámara de origen se alimenta desde el multimedia, con 5v aproximadamente y la imagen que muestra correctamente es de señal NTSC.
La incognita es saber si estos mezcladores de varias cámaras trabajan bien con la de origen ya que ellos trabajan a 12v.
Saludos



Gracias por contensar karensito, saludos.



gracias por sacarme de alguna duda



Hola buenas soy nuevo en el foro aver si alguien me puede echar una mano tengo una kia carens del 2018 la pantalla de serie por enredar le di a actualizar y se quedo bloqueada ahy y me e comprado una pantalla android de Aliexpres sabéis como puedo conectar la cámara de origen a esas pantallas? Gracias de antemano



Ufff me parece que es complicado. Esa es una de las causas (que no la única) por la que no cambio el equipo del mío, gestionar los 10 altavoces, cámara, etc… se me hace un mundo. Suerte.



si te has cambiado a una especial para tu modelo de coche simplemente es conectar el cableado de la cámara a sus conectores correspondientes creo yo aunque no puedo asegurarte ya que no tengo cámara de serie.
Si has pillado una random no tiene por qué tener conexiones para la cámara siquiera, quizá no tenga ni esa función, puedes linkear el modelo que pillaste? quizá así lo podamos mirar...



€ 80,64 22％ dto. | Reproductor multimedia con Android 9.0 y wifi para coche KIA, autorradio de 2 din y 4G, 4GB RAM y 64GB ROM para KIA Carens 2013, 2014, 2015, 2016, 2017, 2018
80.64€ 22% de DESCUENTO|Reproductor multimedia con Android 9.0 y wifi para coche KIA, autorradio de 2 din y 4G, 4GB RAM y 64GB ROM para KIA Carens 2013, 2014, 2015, 2016, 2017, 2018|Reproductor multimedia para coche| - AliExpress


Este modelo es hable con el vendedor y me comentó como que me servía para mi cámara pero no tiene cable de vídeo como el que tiene la pantalla



pues la verdad que es la única por que el resto e podido conectar todo mandos al volante usb del coche menos la cámara que aún no e conseguido el resto perfecto y encaja a la perfección en el coche



Buenos dias. Una pregunta: la unica manera de comprobar el modelo de nuestra radio es desmontandola, verdad?

Quiero mirar una android pero me gustaria enviarle una foto al chino para asegurarme que sea compatible... De todas formas veo que normalmente tienen dos conectores blancos, uno gris en la esquina que creo que es la antena de radio; otro azul en el centro que creo que es el GPS, y otro debajo de este ultimo, que he leido que es del USB. Pero en un video de youtube donde se ve como se desmonta el salpicadero y se extrae el equipo, se ve otro conector mas a parte de estos que he dicho y ese solo lo he visto ahi. Ademas, la radio que aparece en ese video es exactamente igual a la mia...Os dejo un par de imagenes. Una de la radio vista normal, asi es la mia, exactamente igual por delante.

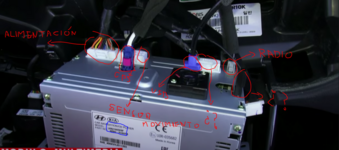

Y luego por detras se ve: el conector de alimentacion (blanco izquierda), GPS(azul centrado),USB(azul un poco a la derecha del GPS) y la antena FM(esquina derecha gris).

Y luego hay 3 que no se de que son: el blanco que hay detras del GPS se que trae, entro otras cosas que no se, la señal que impide que se vean videos mientras esta el coche en movimiento, pero desconozco el resto de pines. Y luego otro blanco debajo del USB que no se para que es. Y por ultimo, esta el conector negro de plastico que esta encima del conector de la antena FM, que no tengo ni idea de para que es, solo se ve un cable negro delgado. De este no he leido nada de nada...
Viendo esto me surgen dudas:
- los conectores de GPS y de la antena habria que cambiarlos, verdad? porque normalmente las radios chinas que traen GPS vienen con el conector que va a rosca...y el conector de la radio es el normal de toda la vida, no este gris que trae la radio original...
El modelo que se ve es LAN 2100 EKRP. A ver si alguien puede echarme una mano
