Datos Radio CD de SERIE

[hotito]

Muy buenas.
Voy a usar éste post para recopilar un poco toda la información que tenemos de la radio de serie: Características, localización componentes, Usb, mandos del volante... etc.

Características:
SPECIFICATION

AUDIO
Item Specification
Model RADIO/CD/MP3/RDS RADIO/CDC/MP3/RDS
Power supply DC 14.4V
Rated output Max 43W x 4
Antenna 80PF 75Ω
Tuning type CREST TUNER
Frequency range / Channel space
FM 87.9 ~ 108.0 MHz/100 KHz
MW 531 ~ 1620 KHz/9 KHz
LW 153 ~ 279 KHz/1 KHz

* RDS : Radio Data System.

SPEAKER
Item Specification
Input Power Max (W)
Front 40
Rear 40
Tweeter 40

Speaker Impedance (Ω)
Front 4.0 ± 0.6
Rear 4.0 ± 0.6
Tweeter 4.0 ± 0.6
Speaker Number: 6


ANTENNA
Item Specification
Installation Position Roof
Input Voltage DC 10.5V~16.0V
Rated Voltage DC 12V (AM/FM)
Output Impedance 75Ω (AM/FM)



[hotito]

Mandos del Volante, resistencias. USB conectores.

En otro post:
https://www.kiafaq.com/foro/car-aud...iguraciones-instalacion-etc-2.html#post101093

Los conectores de mechero y USB,

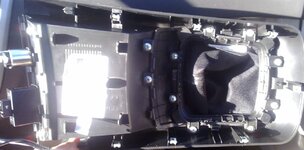

CÓMO quitamos la consola del USB-mechero:
Quitamos el velcro de la palanca de cambios,
y tiramos de la pieza de plástico, hacia arriba, por la parte mas cercana al posavasos (la parte trasera de la pieza Grande de plástico donde va la piel de la palanca) y agarrando también por debajo de la piel de la palanca.

MANDOS del volante, resistencias:

Con control de crucero:
[Audio system + Audio Cruise]
Switch Connector terminal Resistance (±1%)
SEEK UP 2-3 (Left) 0 Ω
SEEK DOWN 2-3 (Left) 1.8 kΩ
CH UP 2-3 (Left) 3.6 kΩ
MODE 2-3 (Left) 14 kΩ
VOL. UP 2-3 (Left) 24 kΩ
VOL. DOWN 2-3 (Left) 36 kΩ

Sin control de crucero:
[Audio System]
Switch Connector terminal Resistance (±1%)
SEEK UP 2-3 (Left) 0 Ω
SEEK DOWN 2-3 (Left) 1.8 kΩ
CH UP 2-3 (Left) 3.6 kΩ
CH DOWN 2-3 (Left) 5.4 kΩ
MUTE 2-3 (Right) 0 Ω
MODE 2-3 (Right) 4.7 kΩ
VOL. UP 2-3 (Right) 14.7 kΩ
VOL. DOWN 2-3 (Right) 26.7 kΩ



[hotito]

Cambiar Altavoces PRO CEED

Por si os sirve de guía, solo lo mencionaré:

https://www.kiafaq.com/foro/bricos/4127-pro-ceed-cambiar-altavoces-laterales-traseros.html

Os pongo cómo ajusta el tweeter delantero en una foto.
Para los altavoces delanteros, hace falta un aro de DM(de 17cm hecho a mano) o de plástico, que venden en centros para coches... norautos y aurgis...



[Davi_CEED]



[panda14]

aprovecho para preguntar una cosa si no molesta al autor a una radio que no tenga usb se le puede poner la consola usb de una radio que si lo tenga? o abria que cambiar la radio entera?



[ferran]

Buen post, hotito, no está de más saber estas cosas



[panda14]

alguien sabria decirme en que pines deberia de conectar los cables para sacarle uan entrada aux a la radio de serie?



[hotito]

alguien sabria decirme en que pines deberia de conectar los cables para sacarle uan entrada aux a la radio de serie?

No se puede Panda, los conectores que tiene no llevan señal!
Tienes que poner un conversor Alta-Baja a los cables de los altavoces.



[panda14]

No se puede Panda, los conectores que tiene no llevan señal!
Tienes que poner un conversor Alta-Baja a los cables de los altavoces.

ein! ara me lo puedes explicar para que un torpe como yo lo entienda? jejejeje yo esque en mecanica y eso me defiendo mas o menos pero en el audio...

edito: e estado mirando eso de los conversores y como k kreo k m sale mas barato cambiar la radio jajaja



[hotito]

ein! ara me lo puedes explicar para que un torpe como yo lo entienda? jejejeje yo esque en mecanica y eso me defiendo mas o menos pero en el audio...

edito: e estado mirando eso de los conversores y como k kreo k m sale mas barato cambiar la radio jajaja

No hombre! cada conversor de 2 canales cuesta unos 20 eurillos en cualquier norauto aurgi o similar.
Coges la salida de los 2 altavoces de delante y lo conectas a éste cacharro --> ya tienes 2 RCAs para 2 canales de la Etapa.
Si haces lo mismo con los de atrás, pues ya tienes 4 canales.
